DK型多级双吸中开泵

DK型多级双吸中开泵为卧式两级水平中开式离心泵，适用于工业和城市给排水，亦可用于农业排灌。用来输送清水或物理、化学性质类似于水的液体，被输送的介质温度为-20℃～80℃。允许最大进口压力0.6MPa。

多级双吸中开泵

产品参数

DK型多级双吸中开泵参数范围及型号说明

流量Q 18~1368m3/h

扬程H 100~400m

型号：40DK130

40-吐出口口径(mm)

DK-表示多级水平中开式

130-泵的扬程(m)

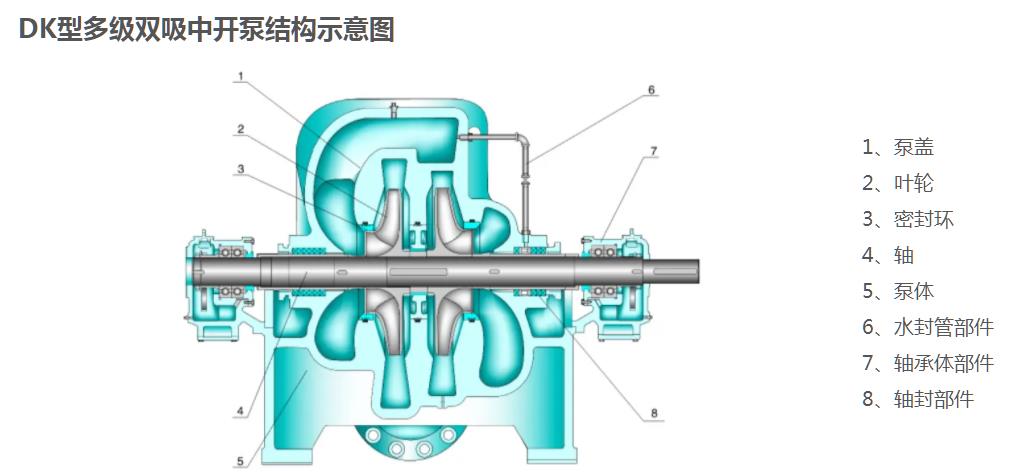

DK型多级双吸中开泵结构示意图

1、泵盖

2、叶轮

3、密封环

4、轴

5、泵体

6、水封管部件

7、轴承体部件

8、轴封部件

DK型多级中开泵为水平中开。泵吸入口和吐出口均位于泵中开面下方泵壳下部，水平地位于两侧与轴心线成垂直方向，检修时无须拆下电机和管路，操作十分方便。轴的支承有滚动轴承和滑动轴承。滚动轴承的除100DK230和250DK240型泵为稀油润滑外其余均为油脂润滑，250DK360型泵为滑动轴承稀油强制循环润滑(配有稀油站)。泵轴封可为填料密封或机械密封。

DK型多级双吸中开泵技术参数

型号	流量		扬程	转速	轴功率	配带电动机		效率	必需汽蚀余量	泵口径		泵重
	流量		扬程	转速	轴功率	功率	型号	效率	必需汽蚀余量	进口	出口	泵重
	m3/h	L/s	m	r/min	kW	kW	型号	%	m	mm	mm	kg
40DK130	18.0	5	130	2980	15.6	22	Y180M-2	41	6.3	63.5	38.1	100
	23.4	6.5	126.8		17.2			47	6.5
	28.8	8	120.6		18.8			50	6.8
40DK160	22.7	6.3	164.4	2980	27.3	55	Y250M-2	37.1	5.5	76	38	212
	41.8	11.6	159.3		36.8			49.2	9.6
	52.6	14.6	153.7		42			52.7
50DK100	30.6	8.5	109.5	2980	14.93	30	Y200L1-2	61.1	2.0	76	51	108
	50.1	13.9	100.5		19.75			69.3	3.3
	57.6	16.0	93.0		21.23			68.7	4.0
50DK170	54	15	178	2980	46.7	75	Y280S-2	65	8.6	100	50	230
	72	20	168		54.9			60	6.6
	90	25	157		58.3			56	6.0
80DK160	86.4	24	194	2980	63.3	110	Y315S-2	72	4.0	125	80	250
	122.4	34	187		79.9			78	4.8
	144	40	173		84.8			80	5.9
100DK230	152.6	42.4	236.3	2980	134.8	250	Y315M2-2	78	3.3	152	100	229
	231.1	64.2	229.5		181.6			81.5	5
	261.1	72.5	217.9		194.6			84.8	5.4
250DK240	1368	380	220	1480	987.5	1250	Y500-64-4	83		350	250	2800
	1188	330	240		913.5			85
	936	260	250		820			80
250DK240A	1000	227.8	182	1480	583.2	630	Y450-50-4	85	8.0	350	250	2800
	900	250	192		560			84	7.45
	800	222.2	204		542			82	7.2
250DK360	1260	350.5	330	2980	1389	1600	YK1600-2/ 990I6KV)	81	11.6	350	250	3000
	1100	305.5	360		1300			83	14.3
	720	200	400		1089			72	19
250DK360A	992	275.5	292	2980	950.2	1000	Y500-50-2	83	14.3	350	250	3000
